Vanitatea de baie ca desene construite pe care echipele de operațiuni ale hotelului le pot folosi efectiv



Un PDF îngrijit poate fi aproape inutil dacă arată centrul de scurgere dorit în timp ce conducta instalată se mișcă în jurul unei șine de sertar. Desenul încă arată profesional. Camera spune o poveste diferită. Vreauchiuveta baie ca desene construitepentru a păstra această diferență în mod onest, inclusiv poziția finală de service, modificarea cabinetului, codul superior și modificarea aprobată. În caz contrar, primul tehnician de întreținere devine persoana care trebuie să redescopere instalația.

Nu mă aștept ca o echipă de facilități să caute prin fiecare revizuire de fabricație pentru a găsi o balama, o supapă de închidere sau o stropire de schimb. Predarea necesită o înregistrare concisă a camerei, legată de fișierul de proiect controlat. Ar trebui să răspundă rapid la patru întrebări: ce este instalat, unde este, cum poate fi accesat și ce referință aprobată identifică un înlocuitor.

Cuprins

1. Separarea intenției de proiectare de înregistrarea instalată
2. Informații despre cameră de înregistrare, dulap, blat, chiuvetă și service
3. Conectarea desenelor cu fotografii și graficele componente
4. Controlul modificărilor, revizuirilor și accesului la întreținere
5. Emiterea unui fișier în care operațiunile hoteliere pot căuta și au încredere

Vanitatea de baie ca desenele construite nu sunt setul de design aprobat

Designul aprobat rămâne important deoarece stabilește intenția, dimensiunile și responsabilitățile. Înregistrarea așa cum-a fost construită servește un alt scop. Identifică starea finală de instalare și indică aprobarea care a permis orice diferență. Nu șterg niciodată dimensiunea originală și o înlocuiesc în tăcere. Marcez valoarea instalată, fac referire la înregistrarea modificărilor și păstrez ambele versiuni în istoricul documentului.

ThePachete de baie de hotel: Ghid completdefinește modul în care informațiile despre dulap, blat, chiuvetă și proiect se potrivesc. Înregistrarea finală folosește aceeași logică de pachet. Dacă blatul a venit dintr-o sursă, iar dulapul dintr-o altă sursă, foaia camerei mai trebuie să conecteze identificatorii lor și interfața aprobată între ele.

Un formalca-desen construitcomunică mai degrabă ceea ce a fost construit decât ceea ce a rămas pe desenul de ofertă. Pentru o vanitate, asta nu necesită un model de clădire supraîncărcat. Necesită informații precise despre cameră, dimensiuni lizibile, vederi clare și un index de încredere pentru fotografii, programe și aprobări de modificare.

Folosiți un singur identificator de cameră peste tot

Păstrez același cod de cameră pe desen, eticheta dulapului, eticheta de sus, fotografiile de inspecție, foaia de testare-apă, programul hardware și indexul de predare. Dacă hotelul renumerotează camerele înainte de deschidere, dosarul conține atât codul de construcție, cât și numărul camerei operaționale. O simplă referință-încrucișată împiedică personalul de întreținere să comande o componentă pe baza unei etichete istorice greșite.

Programul de-tip de cameră contează în continuare, dar nu poate înlocui înregistrarea individuală. Încăperile repetate pot împărtăși un singur desen standard, în timp ce un număr mic conțin planuri înmânate, spații libere accesibile, pereți diferiți sau abateri de serviciu aprobate. Folosesc detaliul standard o dată, apoi adaug o foaie de abatere-specifică a camerei numai în cazul în care starea instalată diferă.

Pentru hoteluri repetate,chiuveta baie ca desene construiteaveți nevoie de un index de stare-sălii lângă detaliile standard. Marcez dacă fiecare cameră respectă standardul, are un aranjament de mână sau are o abatere aprobată. Acest indice împiedică un tehnician să trateze o cameră neobișnuită ca dovadă că întregul tip de cameră a fost construit în același mod.

Înregistrați cabinetul ca un ansamblu, nu ca dreptunghi

Conturul unui dulap și lățimea totală nu spun nimănui cum să-l întrețină. Înregistrarea are nevoie de codul dulapului, orientarea manuală, finisarea construcției, panouri de capăt expuse, lățimi de umplutură, zone de fixare pe perete, poziții șine, spate detașabil, panouri de acces, dimensiuni de uși și sertare, familii de feronerie și orice deschidere de serviciu-taiată. De asemenea, marchez ce panouri pot fi îndepărtate fără a deranja partea superioară.

Thegama de dulapuri de baieoferă echipelor de proiect o cale de categorie clară, dar înregistrarea camerei trebuie să restrângă acea selecție la unitatea instalată și să termine. Un nume generic de categorie nu poate identifica o față de sertar de înlocuire ani mai târziu. Am inclus referința de finisare controlată, nu o descriere casual, cum ar fi aspectul gri cald sau nuc.

Programul componentelor de vanitateinformațiile aparțin de lângă desen sau într-un program legat cu identificatori stabili. Codurile de balamale și de ghidare, finisajul mânerului, componentele de alimentare, hardware-ul dulapului oglinzilor și capacele detașabile au nevoie de suficiente detalii pentru achiziționarea de întreținere. Acesta este diferit de un program de-cantități de piese de schimb. Se precizează ce este instalat; celălalt precizează ce stoc păstrează proiectul.

Cea publicatăÎnlocuirea vanității hoteliere-Programul pieselor pentru echipele din facilitățiacoperă cantitățile de rezervă și controlul predării. Conectez codul-de componentă așa cum este construit la acel program, astfel încât un tehnician să poată vedea dacă articolul corect este deja în magazin înainte ca o reparație improvizată să schimbe dulapul.

De asemenea, plasez o notă de viață-serviciului numai acolo unde este acceptată de producătorul componentei sau de cerințele proiectului.Mecanic de baie ca desene construitenu sunt locul pentru intervalele de înlocuire ghicite. Ele identifică piesa instalată, ruta de reglare și înlocuitorul aprobat, astfel încât operațiunile să poată lua o decizie din dovezile actuale atunci când componenta necesită în cele din urmă atenție.

Afișați în mod clar blatul, chiuveta și îmbinarea peretelui

Vederea de sus are nevoie de lungimea și adâncimea finisată, protuberanțe expuse, goluri laterale-peretelui, poziția cusăturii, acolo unde este cazul, decupaj pentru chiuvetă, găuri pentru robinet, profil de margine, înălțime de stropire, întoarceri laterale și orice zonă-marcată de câmp. Înregistrez materialul și codul de finisare. Dacă partea superioară are mișcare vizibilă, referința completă-la imaginea de producție aparține și în înregistrarea de finisare.

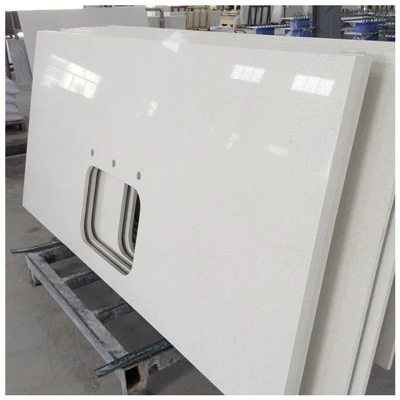

A blat de cuarțse poate repeta în mod constant în multe încăperi, dar geometria instalată poate varia în continuare la întoarcerea peretelui și la decupările de service. Un blat din piatră naturală adaugă-variații specifice și dovezi de reparație. Desenul identifică geometria; fotografia legată identifică fața vizibilă reală. Nu cer un document pentru a face prost ambele lucrări.

Pentru chiuvetă, înregistrez producătorul și modelul, metoda de montare, detaliul suportului, starea preaplinului, configurația deșeurilor și a robinetului. Desenul arată plicul bolului sub partea de sus, deoarece acolo concurează sertarele, șinele și serviciile. Dacă o modificare aprobată a site-ului a tăiat un sertar sau a mutat o șină, vizualizarea așa cum-a fost construită trebuie să arate rezultatul final.

Record de finisare baieinformațiile acoperă, de asemenea, spatele și materialul de etanșare. Observ codurile de finisare, orientarea returului, locațiile îmbinărilor și referința de etanșare aprobată. O fotografie sub lumina normală a oglinzii ajută operațiunile să distingă culoarea instalată de o înlocuire ulterioară care arăta similar doar la iluminatul depozitului.

Aceeași fotografie de finisare necesită o referință neutră și o vedere mai largă a camerei. Expunerea camerei poate face ca un blat să pară mai cald sau mai rece decât suprafața instalată. eu folosescchiuveta baie ca desene construitesă indice eșantionul de finisaj fizic aprobat și codul produsului; fotografia înregistrează amplasarea și starea mai degrabă decât să pretindă a fi un standard de culoare perfect.

Hartă accesul la instalații sanitare și electrice înainte de a fi ascuns

Un utildesen de acces la instalatii sanitarearată centrul final de scurgere, punctele de alimentare, orientarea supapei, traseul sifonului, traseele furtunului și panoul sau sertarul care oferă acces. De asemenea, marchează zonele în care forarea este interzisă deoarece serviciile trec prin spatele cabinetului. Fac fotografii înainte ca panoul din spate să se închidă, folosind o scară și un cod de cameră în cadru.

TheMecanism de baie Instalații aspre-Inînregistrează zonele de service prevăzute înainte de producție și instalare. Desenul final surprinde unde s-au terminat de fapt acele servicii. Când cele două diferă, am nevoie de referința de modificare aprobată. O dimensiune scrisă de mână fără o dată sau o dată de aprobare este doar un indiciu.

Înregistrările electrice urmează aceeași logică. Afișați priza, izolatorul, alimentarea cu energie-sertarului, driverul de iluminat sau conexiunea oglinzii atunci când fac parte din pachetul de toaletă. Identificați izolația accesibilă și husele detașabile. Proiectantul electric și comerțul licențiat respectă codul propriu; fișa vanity arată interfața fizică și ruta de întreținere fără a pretinde că le înlocuiesc documentația certificată.

TheVanitatea de baie Planificarea prizei electriceexplică modul în care deplasarea sertarului, zonele de stropire și pozițiile oglinzilor afectează coordonarea timpurie. Înregistrarea mea finală adaugă poziția instalată și eticheta componentei, ceea ce împiedică lucrările de înlocuire ulterioare să se bazeze numai pe setul inițial-.

Înainte de a închide vederile electrice și sanitare, rog pe cineva care nu le-a pregătit să localizeze fiecare punct de acces în camera reală. Dacă persoana nu găsește supapa, șoferul sau capacul detașabil din înregistrare, documentul are nevoie de o altă vedere sau dimensiune. Bunchiuveta baie ca desene construitesunt testate la utilizare, nu sunt acceptate deoarece chenarul foii pare complet.

Utilizați o matrice de înregistrare care conduce la dovezi

Păstrez lizibilă foaia principală și mut detaliile în înregistrările de referință. Tabelul de mai jos arată relația minimă la care mă aștept. Specificațiile proiectului pot necesita mai multe informații.

Lecția-greu câștigată: o schimbare neînregistrată a site-ului devine o viitoare demolare

O scurgere poate fi mutată în jurul unui sertar și funcționează perfect la predare. Dacă centrul revizuit și ruta de acces nu intră niciodată în înregistrare, un tehnician ulterior vede doar desenul original. Căutarea începe apoi prin îndepărtarea panourilor, sertarelor sau finisajelor care nu trebuiau deranjate. Instalarea a reușit, dar înregistrarea lipsă transformă întreținerea de rutină în investigație.

Lecția: Înregistrați fiecare modificare ascunsă aprobată înainte ca ultimul panou detașabil să revină.

Faceți ca fișierul să fie căutat, cu versiuni și suficient de mic pentru a fi utilizat

Fotografiile au nevoie de nume, direcție și context

Numesc imaginile după cameră, componentă și vizualizare în loc să las numerele camerei. Un set util include chiuveta generală, eticheta dulapului, fața superioară, partea inferioară a chiuvetei, supape și sifon, panou de acces deschis, cod hardware, joncțiune de perete și stare finală uscată. Adaug săgeți sau legende doar acolo unde detaliul este altfel ambiguu. Originalele brute rămân disponibile.

O revizuire actuală trebuie să fie evidentă

Bunchiuveta baie ca desene construitearată revizuirea, data emiterii, pregătitorul și starea de aprobare pe fiecare foaie. Fișierele înlocuite rămân arhivate, dar nu stau lângă versiunea curentă cu nume aproape identice. Prefer un index controlat care indică cea mai recentă foaie și păstrează istoricul separat.

Programele structurate bat notele lungi

Folosesc câmpuri consistente pentru codul componentei, referința producătorului, finisajul, aplicabilitatea camerei și nota de înlocuire. Acest lucru permite echipei hotelului să filtreze programul fără a citi pagini de proză. Desenul conține în continuare dimensiuni esențiale și instrucțiuni de acces, dar nu repetă întregul document-pieselor de schimb, de îngrijire sau de punere în funcțiune.

Creșteți imediat o înregistrare lipsă sau contradictorie

Dacă starea instalată și desenul nu sunt de acord, fotografiați mai întâi întreaga meserie și diferența specifică cu o referință măsurabilă. În al doilea rând, întrerupeți orice lucrare care ar ascunde sau ar modifica starea. În al treilea rând, trimiteți echipei responsabile de proiect și furnizorului desenul curent, codul camerei, fotografiile de inspecție și istoricul modificărilor pentru comparație. Corectez înregistrarea controlată numai după ce starea instalată și calea de aprobare sunt de acord.

Întrebări frecvente

1. Ce trebuie să includă chiuveta de baie conform desenelor construite?

Au nevoie de identitatea camerei, geometria și codurile finale ale dulapului, informații de top și chiuvetă, poziții de service instalate, panouri de acces, finisaje, îmbinări de perete, referințe ale componentelor, abateri aprobate, dovezi de punere în funcțiune și link-uri către fotografii-codificate din cameră. Specificația exactă a proiectului controlează livrabilul final.

2. Sunt suficiente desenele de instalare marcate-pentru predare?

Acestea pot forma înregistrarea de pornire dacă marjele-sînt lizibile, datate, urmăribile și transferate în formatul final necesar. O foaie roșie-largă fără identificarea camerei, starea de aprobare sau fotografii asociate nu este suficientă pentru operațiunile repetate ale hotelului.

3. Fiecare cameră de hotel repetată ar trebui să aibă un desen separat?

Folosiți un singur desen standard controlat pentru condiții cu adevărat repetate, apoi mențineți un index al camerei și o foaie de abatere pentru amenajările la îndemână, camerele accesibile sau modificările aprobate ale amplasamentului. Fiecare cameră are nevoie în continuare de o înregistrare care să-și identifice componentele instalate și starea testului.

4. Cum ar trebui să fie înregistrate lucrările ascunse de instalații sanitare și electrice?

Afișați dimensiunile finale dintr-un datum definit, identificați supapele și izolația, marcați rutele de acces și zonele fără-foraj și trimiteți la fotografiile de pre-închidere cu o scară vizibilă și codul camerei. Înregistrările comerciale certificate rămân separate acolo unde proiectul le cere.

5. Ce ar trebui să se întâmple mai întâi când desenul-construit intră în conflict cu camera?

Fotografiați și măsurați starea instalată, apoi opriți orice lucru care ar putea să o ascundă sau să o modifice. Trimiteți dovezile cu desenul curent, programul camerei și înregistrările originale de inspecție furnizorului responsabil și echipei de proiect înainte de a revizui dosarul de predare controlată.

Lista de verificare rapidă-de referință pentru vanitatea de baie ca desene construite

• Potriviți numărul camerei operaționale cu codul camerei de construcție.
• Înregistrați dulapul, blatul, chiuveta, robinetul și identificatorii hardware.
• Dimensionați serviciile finale și panourile de acces dintr-o dată specificată.
• Conectați fotografiile-codificate din cameră la fiecare interfață ascunsă.
• Faceți referire la fiecare abatere aprobată în loc să ștergeți intenția de proiectare.
• Separați problema curentă de revizuirile arhivate înlocuite.
• Confirmați că fișierul se deschide, caută și imprimă înainte de predare.

Ghiduri de proiecte conexe

Conectați înregistrarea finală cu definiția pachetului, ruta de instalare, setarea serviciului-și stocul de înlocuire deținut de operațiuni.

Planificarea pachetelor

Pachete de baie de hotel: Ghid complet

Transportați dulapul aprobat, blatul, chiuveta și structura de responsabilitate în înregistrarea finală a camerei.

Secvența site-ului

Instalarea vanității de baie a hotelului de la lansarea pe șantier până la predare

Captați fiecare condiție de instalare eliberată în timp ce pereții, serviciile și etichetele componentelor rămân vizibile.

Service Set-Oprire

Mecanism de baie Instalații aspre-In

Comparați zonele de scurgere, supape și sifone prevăzute cu pozițiile finale păstrate la predare.

Control de înlocuire

Înlocuirea vanității hoteliere{0}}Programul pieselor

Conectați fiecare cod instalat la articolul de rezervă și la cantitatea păstrată pentru întreținerea viitoare a încăperii.

Concluzie finală

Utilchiuveta baie ca desene construiteînregistrați camera finală fără a o îngropa sub fiecare document istoric. Ei identifică dulapul, blatul, chiuveta, hardware-ul, serviciile, punctele de acces, finisajele și modificările aprobate, apoi conectează aceste fapte la fotografii și programe care pot fi căutate. Iată ce aș face: emite o înregistrare slăbită pe care un tehnician o poate citi lângă chiuvetă, deoarece KA UNITED ar prefera să păstreze o fotografie clară-de service ascunsă decât să solicite operațiunilor să scoată un panou finit doar pentru a afla ce se află în spatele lui.

Referințe

1. Ghid de planificare a bucătăriei și băii cu standarde de acces, Asociația Națională a Bucătăriei și Băilor.
2. Codul Internațional al Instalațiilor, Consiliul Internațional al Codului.
3. Manual de proiectare a pietrei de dimensiuni, Institutul de piatră naturală.
4. Blaturi din piatră naturală: considerații pentru aplicațiile de bucătărie și baie, Institutul de piatră naturală.
5. ISO 19650 Principii de management al informațiilor, Organizația Internațională pentru Standardizare.
6. Cerințe de închidere a proiectului și de înregistrări, documente contractuale aplicabile.
7. Date tehnice ale producătorului de dulapuri, feronerie, chiuvetă, robinete și suprafețe, producători de produse aplicabile.
